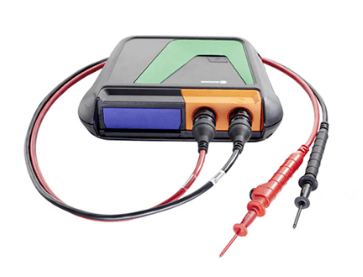

Moduł pomiarowy MT-HV Plus Hella

Moduł techniki pomiarowej MT-HV jest dostosowany do mega macs X. Został stworzony specjalnie do pracy w pojazdach elektrycznych i hybrydowych. MT-HV posiada zintegrowany moduł pomiaru wysokiego napięcia oraz gniazdo, do którego można włożyć dobrze znane moduły pomiaru niskiego napięcia MT-56 i MT-77. Urządzenie może stać się również bezprzewodowym modułem do pomiarów niskiego i wysokiego napięcia. Jest to szczególnie atrakcyjne rozwiązanie, gdy jesteś już właścicielem dodatkowego modułu macs 56/77. Funkcje: -Multimetr -2-kanałowy oscyloskop -Pomiary wspierane -Pomiary ciśnienia -Pomiary wysokiego napięcia -Wspierane pomiary wysokiego napięcia -Pomiary wysokiego napięcia do 1000V -Pomiary rezystancji izolacji z płynnie regulowanym napięciem probierczym -Pomiary wyrównania potencjałów na komponentach wysokonapięciowych -Pomiar rezystancji (wysokonapięciowe złącze serwisowe) MT-HV Plus zawiera: -Moduł pomiarowy MT-HV -Przewody pomiarowe wysokiego napięcia czarny/czerwony Specyfikacja techniczna Napięcie zasilania 12–32 V Pobór mocy 10 W Pobór prądu 1 A Wymiary 300 x 360 x 80 mm (L x B x H) Stopień ochrony IP20 Ochrona przed przeciążeniem maks. 1000 V Kanały pomiarowe 1 (izolowany galwanicznie) Pomiary modułów HV • Pomiar wysokiego napięcia do 1000 V • Pomiar wyrównania potencjałów • Pomiar rezystancji izolacji • Pomiar rezystancji (wtyczka serwisowa) Złącza i porty USB-C, Bluetooth, RJ45 Wysokonapięciowy kabel pomiarowy czerwony • Długość: 1500 mm • Uchwyt z przyciskiem funkcyjnym ze złączem kontrolnym 4 mm (wtyczka bezpieczeństwa) do dedykowanych adapterów pomiarowych • z nakładaną końcówką pomiarową Kabel pomiarowy wysokiego napięcia czarny • Długość: 1500 mm • Uchwyt ze złączem pomiarowym 4 mm (wtyczka bezpieczeństwa) do adapterów dedykowanych • z nakładaną końcówką pomiarową Przewód pomiarowy wysokiego napięcia Czerwony Długość: 1500mm Uchwyt z przyciskiem funkcyjnym Ze złączem testowym 4mm (wtyczka bezpieczeństwa) do adapterów testowych producenta Łącznie z nakładaną końcówką pomiarową Czarny Długość:1500 mm Uchwyt Ze złączem testowym 4mm (wtyczka bezpieczeństwa) do adapterów testowych producenta Łącznie z nakładaną końcówką pomiarową MT 77 Napięcie zasilania: 5 V DC (przez interfejs modułu) Pobór mocy: Maks. 10W Pobór prądu: Maks. 2A Temperatura otoczenia: Zalecana: 10 do 35°C Zakres roboczy: 0 do 45°C Urządzenia przystosowane do mokrego otoczenia? Nie Praca ciągła: Tak Masa: Ok. 270g Wymiary 43×110×136 mm (wys.× szer. × głęb.) Stopień ochrony: IP20 Szerokość pasma: Maks. 10MHz Częstotliwość odczytu: 64MSa/s Pojemność pamięci: 64kB Rozdzielczość amplitudy: 14 bitów Kanały pomiarowe: 2 (oddzielone galwanicznie) Wartości pomiarowe: Napięcie maks. 200V Prąd (dodatkowe cęgi amperowe) Rezystancja Ciśnienie (zewnętrzny zestaw LPD) Numer katalogowy: 8PZ 015 265-721
