Magneti Marelli oscyloskop DIAGRAM 500

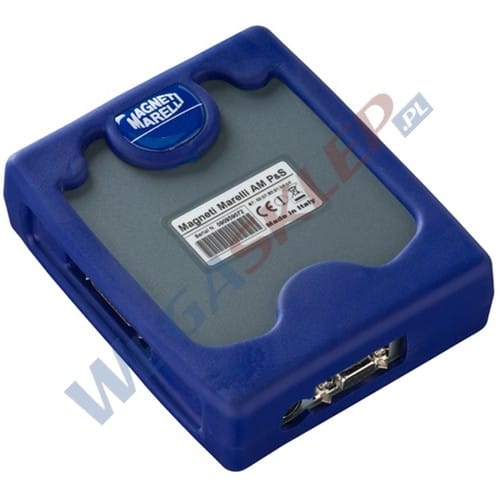

DIAGRAM 500 Pozwala przekształcić komputer PC w funkcjonalny oscyloskop, za pomocą prostego szybkiego i łatwego podłączenia do portu USB lub poprzez bluetooth(opcja). Oscyloskop umożliwia odczyt charakterystyk, które były możliwe do odczytu do tej pory jedynie za pomocą urządzeń laboratoryjnych. Moduł hardware jest chroniony za pomocą gumowej osłony opracowanej specjalnie do użytku warsztatowego. Prosta obsługa software PC pozwala, na dokładną diagnozę.

CHARAKTERYSTYKA TECHNICZNA:

- ochrona wejścia na kanałach pomiarowych dla przepięć aż do 400V

- izolacja galwaniczna między kanałami pomiarowymi, liniami zasilania i liniami komunikacji.

- kabel wyjścia z wtyczkami 4 mm dostosowanymi do użytkowania akcesoriów dostępnych na rynku.

- wybór kanałów bezpośrednio z programu.

FUNKCJE:

- Wybór jednej lub dwóch ścieżek w programie software

- Badanie wyrywkowe dla 500KS/s

- Maksymalna amplituda sygnału możliwa do zmierzenia &plusmn100V

- Wydruk screen schoot

- Regulacja amplituda / baza czasu.

&nbsp- Trigger dla doświadczonych użytkowników

- Złącze USB wraz z przewodem

- Złącze RS232 (opcjonalne)

- WI-FI (Bluetooth) (opcjonalne)

- Zestaw ciśnienie/kompresja (opcjonalne)

- Zestaw amperomierz (szczypce) (opcjonalne)

- Zestaw do pomiaru naprężenia paska rozrządu (opcjonalne)

- Sonda temperatury do PC (opcjonalne)

SPECYFIKACJA TECHNICZNA:

- Temperatura pracy: 5oC ÷ 45oC

- Kanały - Wersja bazowa 2 kanałowa z opcją na dodatkowe kanały 3,4. Dla kanałów 3 i 4 podstawa czasu to od 1ms/dział do 1s/dział pomiary napięcia zawarte między - 40V a 40V

- Częstotliwość próbkowania - 2 Mhz

- Impedancja wejściowa - 680 kΩ/2.2 pF dla pomiarów napięcia powyżej 20V 100 kΩ dla pomiarów napięcia poniżej 20V.

- Złącze wejściowe - DC/AC/GNC(AC i GNC realizowane przez program)

- Napięcie wejściowe maksymalne do zmierzenia - -200V ÷ 200 V

- Rozdzielczość pionowa - 8 bit

- Maksymalne napięcie ciągłe możliwe do zastosowania bez uszkodzeń - 400VDC

- Podziałka pionowa - 10&lt

- Czułość - 100Mv/dział. ÷ 50 V/dział

- Podstawa czasu - 2 us/dział - 1s/dział

- Trigger - Pomiary wykonywane są za pomocą przycisków on screen w systemie analogowym tak, jak ma to miejsce w tradycyjnych oscyloskopach. Możliwe jest zapisanie fal wzorcowych, ich odtworzenie i wykonanie zoom i pomiarów na wychwyconych falach.
