Złączka aluminiowa LOKCLIP/rura Al 9,53-06

OPATENTOWANY SYSTEM POŁĄCZEŃ RUROWYCH LOKRING® DOSTARCZA INNOWACYJNE ROZWIĄZANIA DLA BEZLUTOWYCH POŁĄCZEŃ RUROWYCH DLA KAŻDEJ SYTUACJI NAPRAWCZEJ W UKŁADACH KLIMATYZACJI SAMOCHODOWEJ.

Łączenia rurowe LOKRING nie wymagają użycia dużej siły podczas montażu, wystarczą proste narzędzia montażu ręcznego. LOKRING zapewnia absolutnie czyste, trwałe i całkowicie mechaniczne złącze rurowe z długotrwałą hermetyczną szczelnością. Potwierdza to specjalnie przeprowadzony test i certyfikat TÜV. Wszystko to sprawia że połączenia rurowe LOKRING są jedną z najbardziej ekonomicznych i niezawodnych metod łączenia rur chłodniczych.

Technologia łączenia złączkami LOKRING i klipsami LOCKLIP ułatwia naprawy połączeń w obiegu chłodniczym. Konwencjonalne metody jak lutowanie, spawanie lub nacinanie gwintów są kosztowne, powodują szkodliwe zanieczyszczenia i prowadzą do osłabienia układu chłodniczego. Natomiast system LOKRING/LOKCLIP oferuje łączenie różnorodnych materiałów – bez utraty jakości w porównaniu z drogimi częściami zamiennymi.

KORZYŚCI

•          do powszechnego użytku, niezależnie od
•          rodzaju pojazdu czy rocznika
•          bez czekania na drogie, oryginalne części zamienne
•          bez zbędnego spawania, lutowania czy gwintowania
•          w wielu przypadkach uszkodzony przewód
•          nie musi być w ogóle usuwany
•          testowane i zaufane przez producentów od ponad 30 lat
•          zgodne ze standardem UE 2006/40/EG

Z ELEMENTAMI LOKRING® ORAZ LOKCLIP NAPRAWISZ:

1.        Rury proste oraz kątowe
2.        Węże gumowe
3.        Połączenia wąż-rura
4.        Łączenia przełącznika ciśnienia
5.        Porty serwisowe
6.        Połączenia gwintowane

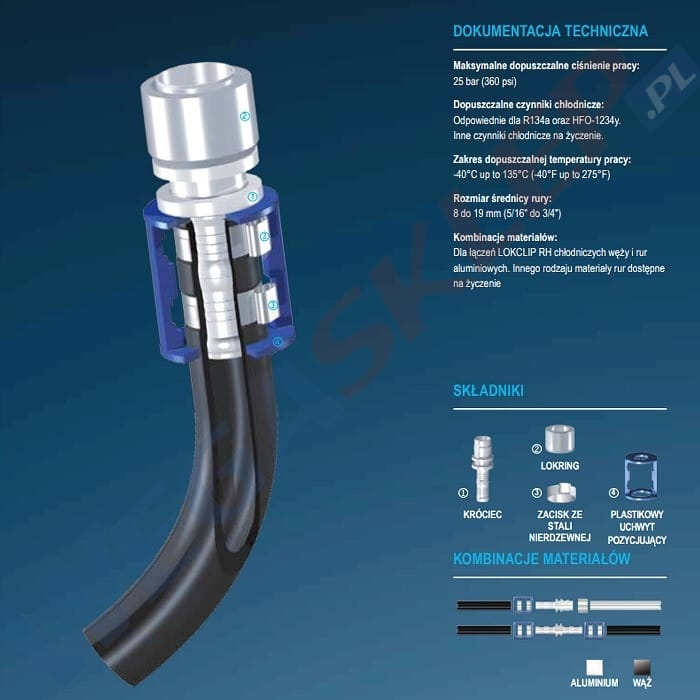

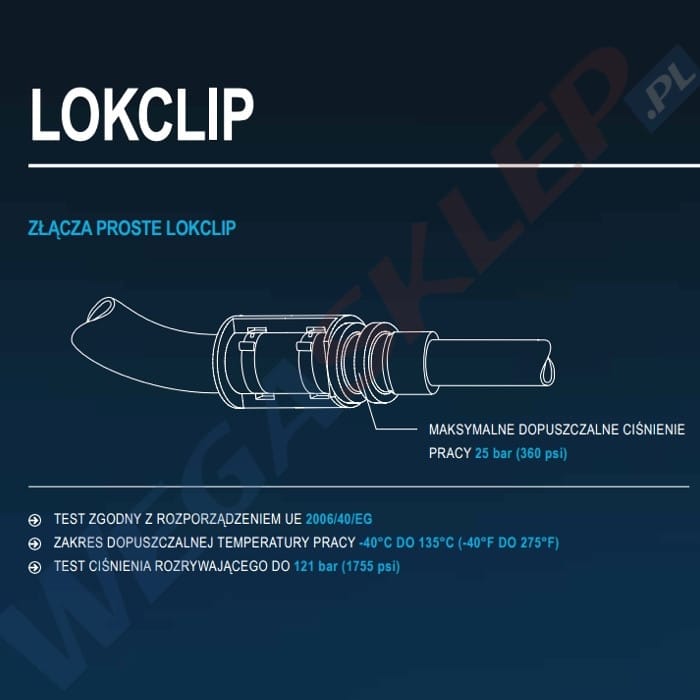

TECHNOLOGIA LOKCLIP zapewnia proste i niskobudżetowe rozwiązania dla zaprasowanych i skręcanych łączeń przewodów wężowych. Elementy LOKCLIP można stosować dla połączeń wąż-rura oraz wąż-wąż dla wszystkich dopuszczalnych sytuacji naprawczych. System, który składa się z zacisków ze stali nierdzewnej, plastykowego uchwytu pozycjującego oraz wyprofilowanego króćca, praktycznie wyklucza błędy stosowania podczas montażu. Elementy LOKCLIP spełniają wszystkie wymagane standardy, w tym równie ważny SAE J2064.

DOKUMENTACJA TECHNICZNA

•          Maksymalne dopuszczalne ciśnienie pracy: 25 bar (360 psi)
•          Dopuszczalne czynniki chłodnicze: Odpowiednie dla R134a oraz HFO-1234y. Inne czynniki chłodnicze na życzenie.
•          Zakres dopuszczalnej temperatury pracy: -40°C up to 135°C (-40°F up to 275°F)
•          Rozmiar średnicy rury: 8 do 19 mm (5/16" do 3/4")
•          Kombinacje materiałów: Dla łączeń LOKCLIP RH chłodniczych węży i rur aluminiowych. Innego rodzaju materiały rur dostępne na życzenie

Złączka LOKCLIP Al 9,53-06 z podłączeniem dla przewodu gumowego o rozmiarze 06 (ø wew. 8mm) i prostym odcinkiem rurki ø 9,53mm (3/8"). Do prostego odcinka rurki należy dobrać odpowiednią złączkę redukcyjną lub prostą jeśli ma być to rurka o zewnętrznej średnicy ø 9,53 (3/8").

Przewód gumowy łączy się ze złączką za pomocą plastykowych opraw PCH i stalowych opraw SSC, które są w komplecie ze złączką.

WAŻNE: Połączenia węży systemem LOKCLIP zostały specjalnie zaprojektowane do węża chłodniczego LOKCLIP RH.

Numer katalogowy: L13004400
